Referencia 809XG-0110.
El CAME STRAUSS KLT 2.0 es un sensor de sol y viento con comunicación por radio que permite automatizar un toldo: lo despliega cuando detecta suficiente luz solar y lo recoge cuando el viento supera el nivel configurado.
Te detallo sus características, funcionamiento e instalación según el manual que has adjuntado.
Descripción del producto

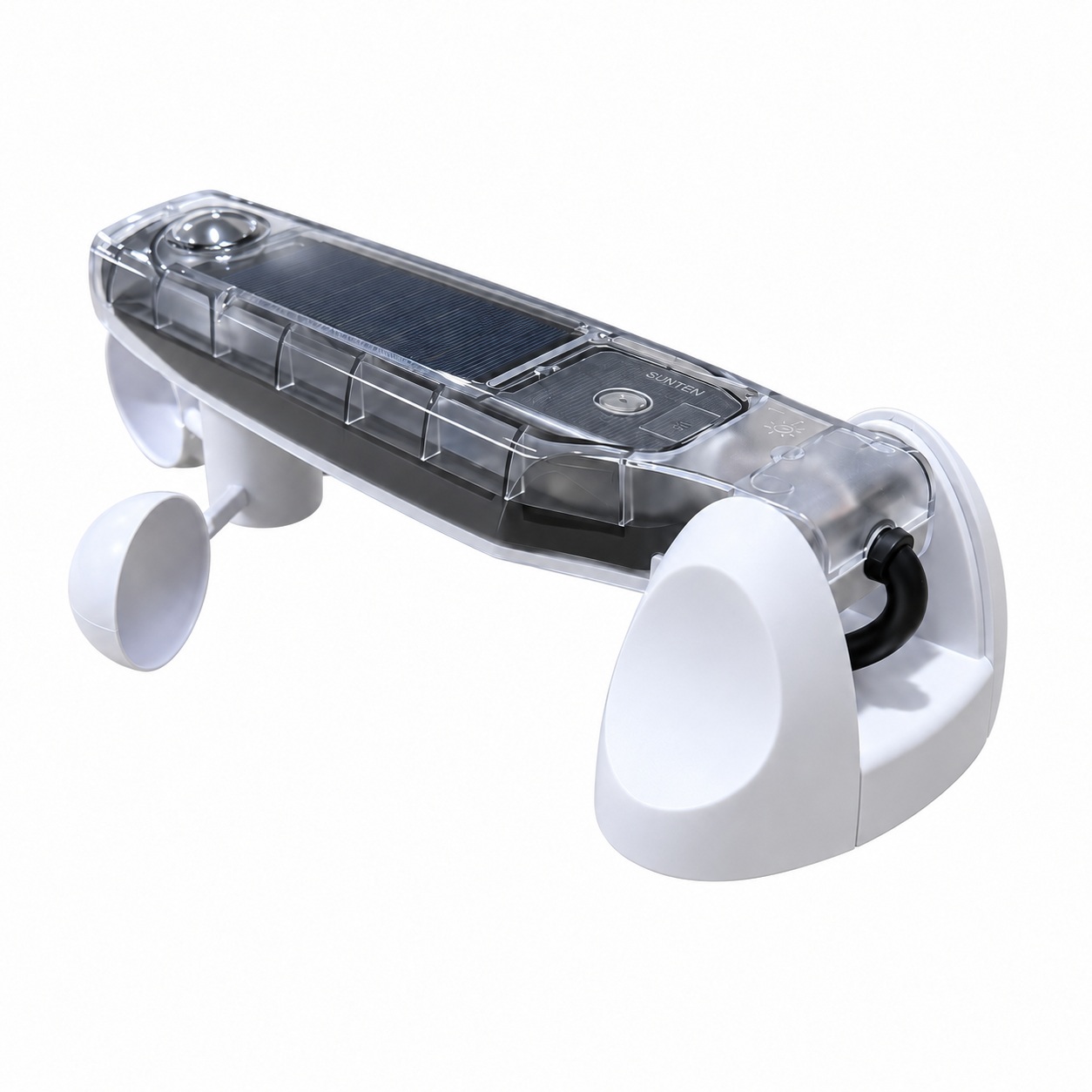

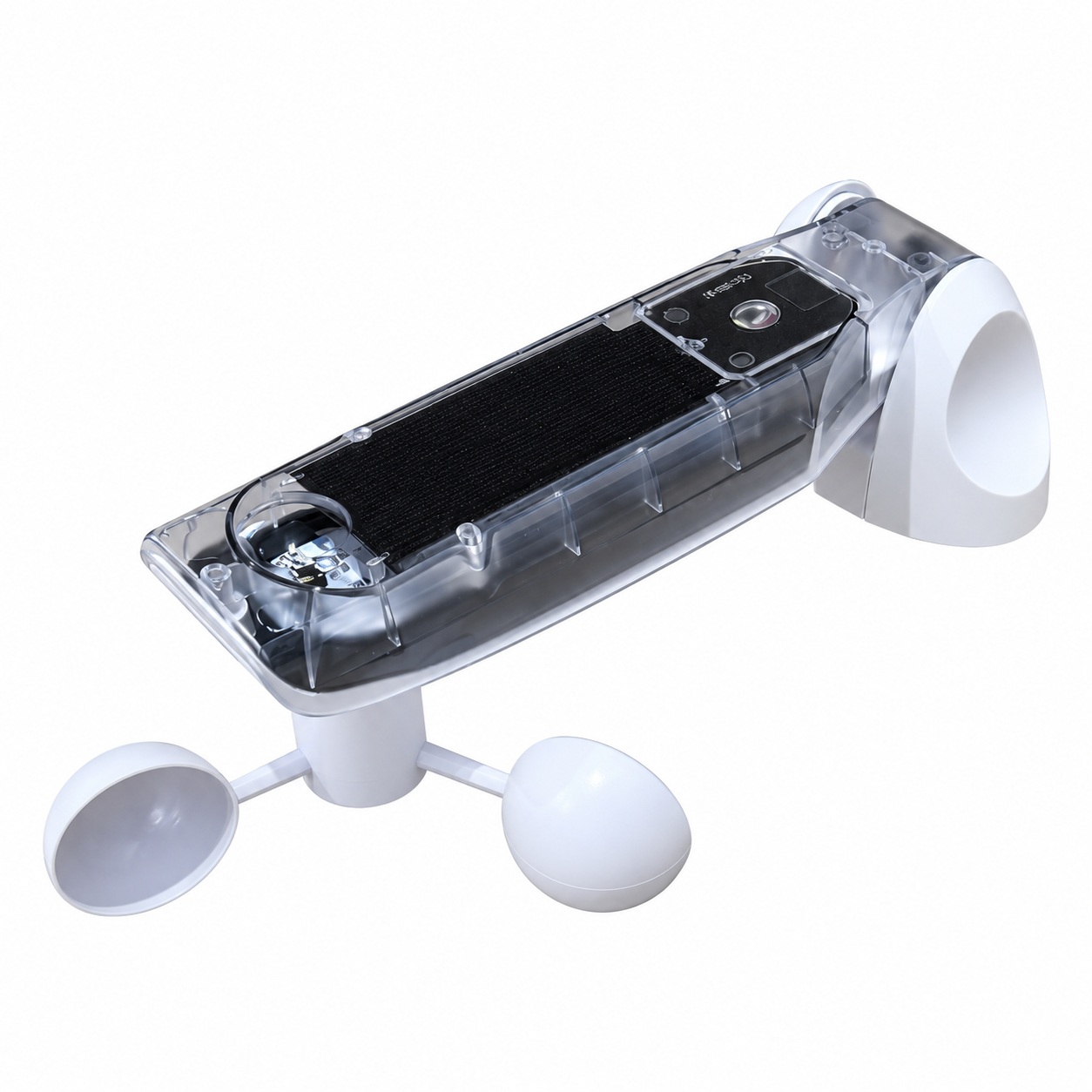

La central meteorológica CAME STRAUSS KLT 2.0 controla automáticamente toldos y otros sistemas de protección solar equipados con un motor o receptor de radio compatible. Incorpora un anemómetro para detectar el viento y un sensor de luminosidad que permite adaptar la posición del toldo a las condiciones ambientales.
Dispone de niveles de sensibilidad ajustables, pantalla para consultar los valores de viento y luz, y función solar que puede activarse o desactivarse desde un mando compatible. La protección por viento tiene prioridad sobre la función solar.
Aunque se comunica con el motor de forma inalámbrica, necesita alimentación eléctrica a 230 V.
Características técnicas
| Característica | Datos del manual |
|---|---|
| Alimentación | 230 V CA, 50 Hz |
| Consumo | 40 mA |
| Frecuencia de radio | 433,92 MHz |
| Codificación de radio | 24 bits |
| Alcance indicado | 100 m en exteriores y 20 m en interiores |
| Grado de protección | IP44 |
| Temperatura de funcionamiento | De −20 °C a +55 °C |
| Dimensiones según tabla técnica | 84 × 242 × 111 mm |
| Peso | 224 g |
| Ajuste de viento | 5 niveles: 5, 10, 20, 30 y 40 km/h |
| Ajuste de sol | 5 niveles: 5, 10, 15, 30 y 60 klux |
| Desactivación del sensor solar | Sí |
| Visualización | Velocidad del viento e intensidad luminosa |
Compatibilidad: debe utilizarse con un motor o receptor compatible con este sistema. Que otro equipo funcione a 433,92 MHz no garantiza por sí solo que pueda asociarse.
Cómo funciona
1. Protección automática frente al viento
Cuando el viento supera el umbral seleccionado durante 2 segundos, la central ordena recoger el toldo.
El toldo permanece recogido mientras dura la alarma y durante 15 minutos adicionales de seguridad. La función solar queda inhibida durante la alarma de viento.
El ajuste de fábrica es 5 km/h. El nivel adecuado debe elegirse de acuerdo con las características del toldo y las indicaciones de su fabricante.
2. Apertura y recogida automática por luz solar
Con la función solar activada:
El ajuste de fábrica es 10 klux. Un nivel más bajo permite que el toldo se despliegue con menos luz; un nivel más alto exige mayor luminosidad.
3. Supervisión del anemómetro
Si el anemómetro no se mueve durante 120 horas —5 días—, la central envía una orden de recogida y la repite cada 15 minutos, hasta que vuelve a detectar actividad.
Cómo se instala
La instalación debe realizarla personal cualificado, con la alimentación desconectada antes de manipular las conexiones, tal como exige el manual.
1. Elegir la ubicación
El sensor debe colocarse:
La ubicación debe permitir que el sensor detecte las condiciones que afectan al toldo.
2. Fijar el soporte
Fijar el soporte mediante tornillos y tacos adecuados a la superficie. Preparar una canalización que proteja el cable de alimentación frente a daños mecánicos.
3. Conectar la alimentación
La central se alimenta a 230 V CA. El esquema del manual identifica las conexiones así:
| Referencia del esquema | Identificación |
|---|---|
| a | Cable rojo de alimentación del dispositivo |
| b | Cable blanco de alimentación del dispositivo |
| c | Neutro de la red |
| d | Fase de la red |
El instalador debe seguir el esquema de bornes del manual, sin guiarse únicamente por el color de los cables.
Las órdenes al motor se transmiten por radio: la alimentación eléctrica del sensor y su asociación con el receptor son dos pasos distintos.
4. Asociar el sensor al motor
Primero debe haber un mando a distancia memorizado y funcionando en el receptor del motor.
Después:
Es imprescindible comprobar que al pulsar UP el toldo se recoge. Si se despliega, debe corregirse el sentido siguiendo las instrucciones del motor o receptor antes de poner en servicio la protección por viento.

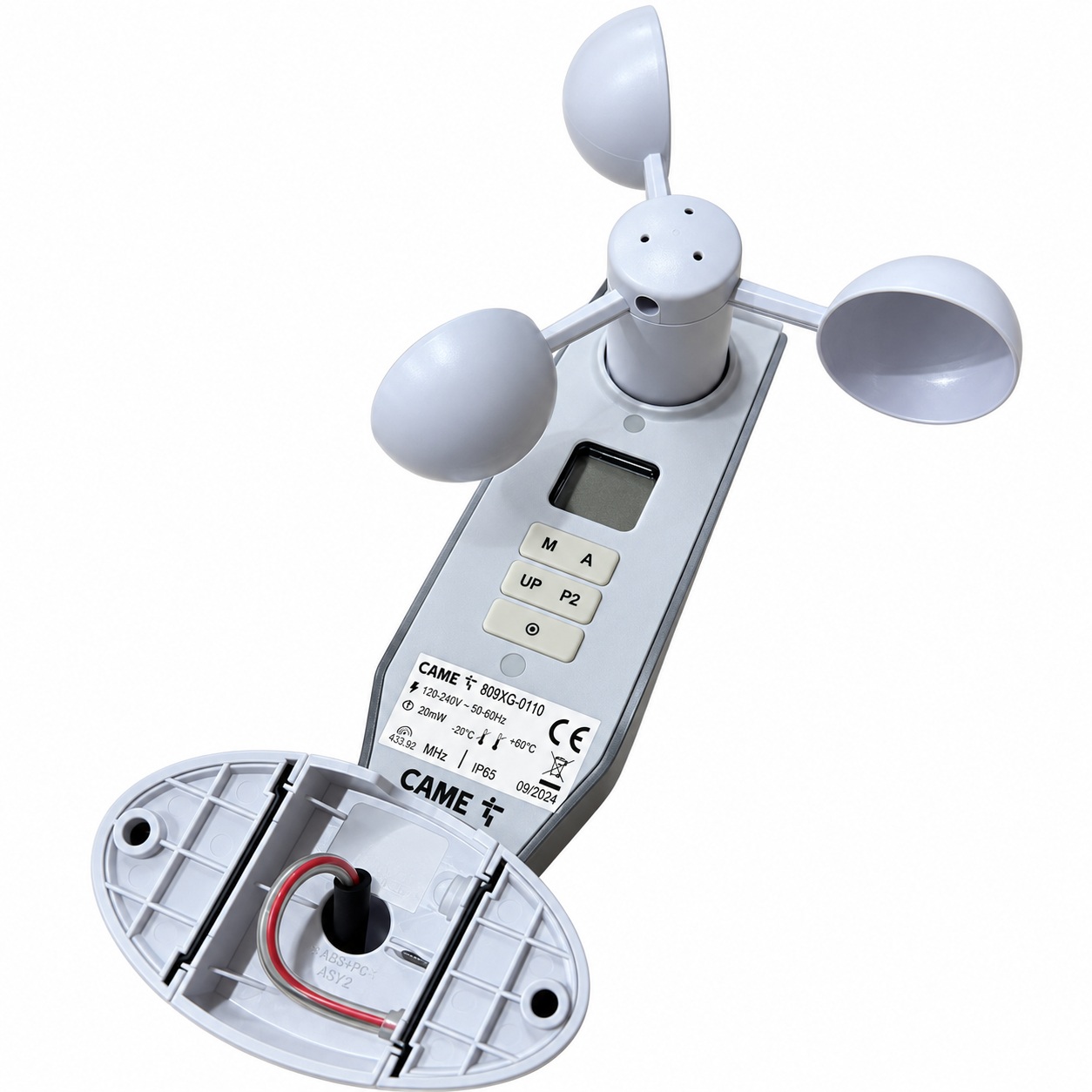

Cómo configurar la sensibilidad
Ajustar el nivel de viento
| Nivel | Umbral de viento |
|---|---|
| 1 —de fábrica— | 5 km/h |
| 2 | 10 km/h |
| 3 | 20 km/h |
| 4 | 30 km/h |
| 5 | 40 km/h |
Si no se pulsa ningún botón durante 10 segundos, sale del modo de configuración. Para guardar el ajuste, el manual indica pulsar P2.
Ajustar el nivel de sol
| Nivel | Umbral de luminosidad |
|---|---|
| 0 | Función solar desactivada |
| 1 | 5 klux |
| 2 —de fábrica— | 10 klux |
| 3 | 15 klux |
| 4 | 30 klux |
| 5 | 60 klux |
Cómo se utiliza desde el mando
Con un mando compatible y asociado:
| Acción | Combinación | Confirmación |
|---|---|---|
| Activar la función solar | UP + STOP, al menos 2 segundos | 3 pitidos y un movimiento de confirmación del motor |
| Desactivar la función solar | STOP + DOWN, al menos 2 segundos | 1 pitido largo y dos movimientos de confirmación |
Desactivar la función solar permite prescindir de la apertura automática por luz, manteniendo la protección por viento.
Consultar los valores en pantalla
En ambos casos, la visualización termina automáticamente a los 30 segundos.
Restablecer la configuración de fábrica
Mantener pulsado RESET durante 5 segundos. La central emite 3 pitidos, recupera los valores de fábrica y borra el mando asociado, por lo que será necesario volver a realizar la asociación.
